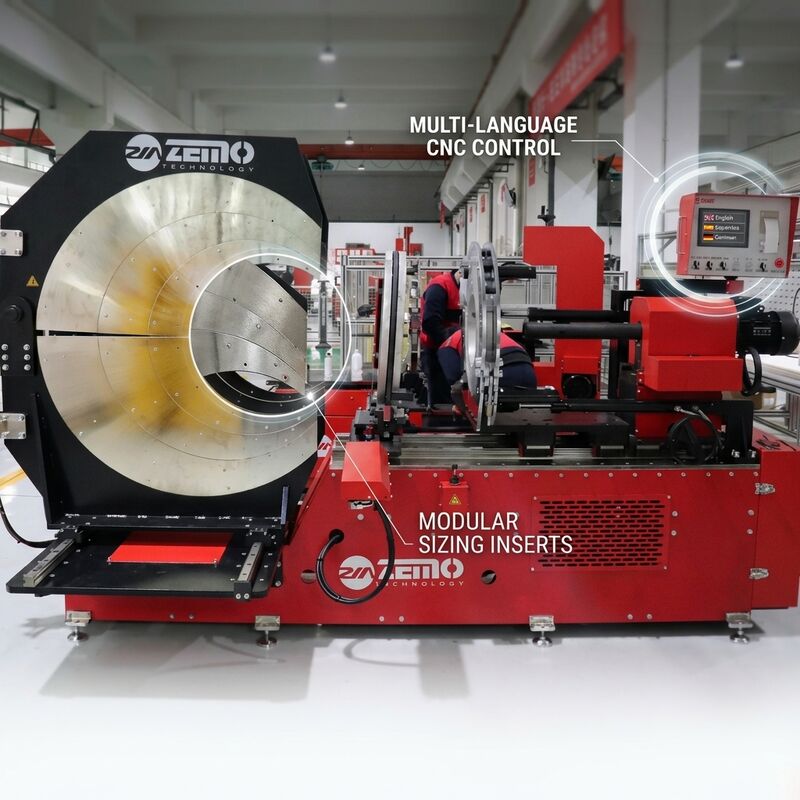

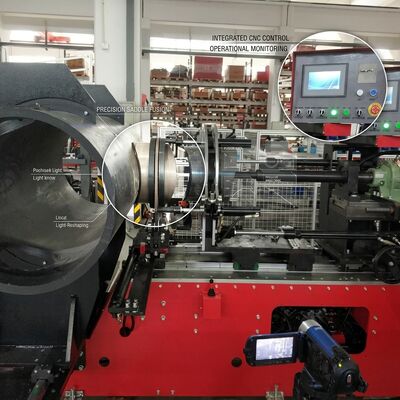

सीएनसी 1600 मिमी सैडल फिटिंग फैब्रिकेशन मशीन ऑटोमैटिक ब्रांच सैडल 380V ट्विन स्टेशन सीई

बड़े पैमाने पर पाइपलाइन इंफ्रास्ट्रक्चर परियोजनाओं के लिए डिज़ाइन की गई, सीएनसी 1600MM सैडल फिटिंग फैब्रिकेशन मशीन स्वचालित ब्रांच कनेक्शन फैब्रिकेशन के ऊपरी स्तर का प्रतिनिधित्व करती है। यह सीई-प्रमाणित, 380V-संचालित सीएनसी सिस्टम 800MM से 1600MM तक के मुख्य पाइप व्यास को संभालता है, जिससे यह प्रमुख जल संचरण मुख्य लाइनों, बड़े व्यास गैस वितरण हेडर और औद्योगिक शीतलन प्रणालियों के लिए एक पसंदीदा समाधान बन जाता है।

मशीन 10-इंच कलर टच स्क्रीन के साथ एक औद्योगिक-ग्रेड सीमेंस पीएलसी नियंत्रण प्रणाली का लाभ उठाती है, जो बहुभाषी ऑपरेटर इंटरफ़ेस और रेसिपी-आधारित फ्यूजन पैरामीटर प्रबंधन प्रदान करती है। प्रत्येक पाइप आकार और सामग्री संयोजन को एक पूर्व-मान्य रेसिपी के रूप में सहेजा जा सकता है, जिससे सेटअप समय कम हो जाता है और शिफ्ट परिवर्तन के दौरान पैरामीटर प्रविष्टि त्रुटियों को समाप्त किया जा सकता है।

उच्च-थ्रूपुट वर्कशॉप वातावरण के लिए इंजीनियर, SHM1600-BR मॉडल में ट्विन हाइड्रोलिक क्लैंपिंग स्टेशन हैं जो ऑपरेटरों को एक तरफ पाइप लोड और अनलोड करने की अनुमति देते हैं, जबकि दूसरी तरफ फ्यूजन चक्र पूरा होता है, जिससे एकल-स्टेशन मशीनों की तुलना में दैनिक उत्पादन क्षमता प्रभावी रूप से दोगुनी हो जाती है। प्रबलित गसेट प्लेटों के साथ भारी-गेज वेल्डेड स्टील फ्रेम 1600MM एचडीपीई पाइपों को कई सौ किलोग्राम वजन के साथ संभालते समय भी संरचनात्मक कठोरता बनाए रखता है।

1. 10-इंच एचएमआई के साथ सीमेंस पीएलसी: बहुभाषी समर्थन, 50+ पाइप/सामग्री संयोजनों के लिए रेसिपी प्रबंधन, और तापमान, दबाव और समय मापदंडों के वास्तविक समय प्रक्रिया विज़ुअलाइज़ेशन के साथ औद्योगिक-ग्रेड नियंत्रण प्रणाली
2. ट्विन-स्टेशन उत्पादन वास्तुकला: दो स्वतंत्र क्लैंपिंग और फ्यूजन स्टेशन निरंतर उत्पादन वर्कफ़्लो को सक्षम करते हैं, एक तरफ लोडिंग और अनलोडिंग जबकि दूसरी तरफ फ्यूजन चलता है, वर्कशॉप थ्रूपुट को अधिकतम करता है
3. सीई और आईएसओ 21307 प्रमाणित: यूरोपीय सुरक्षा और वेल्डिंग मानकों के साथ पूर्ण अनुपालन, परियोजना निविदा प्रस्तुतियों के लिए स्वतंत्र तृतीय-पक्ष परीक्षण और व्यापक तकनीकी दस्तावेज द्वारा समर्थित
4. 380V उच्च-शक्ति हाइड्रोलिक प्रणाली: 380V तीन-चरण शक्ति 3KW हाइड्रोलिक इकाई को चलाती है जो 10MPa तक क्लैंपिंग बल उत्पन्न करती है, जिसमें सब-मिलीमीटर पोजिशनिंग सटीकता के लिए जर्मन-उत्पत्ति बॉश रेक्स्रोथ प्रोपोरशनल वाल्व होते हैं
5. स्वचालित सैडल केंद्रीकरण प्रणाली: लेजर माप और सर्वो-संचालित संरेखण स्वचालित रूप से 0.5 मिमी सहनशीलता के भीतर पाइप क्राउन पर सैडल फिटिंग को स्थिति में रखता है, जिससे बड़े व्यास वाले पाइपों पर मैन्युअल माप त्रुटियों को समाप्त किया जा सकता है
6. एकीकृत पाइप हैंडलिंग क्रेन: मैनुअल पेंडेंट नियंत्रण के साथ दो 500KG-क्षमता वाली इलेक्ट्रिक होइस्ट भारी 800-1600MM पाइपों की लोडिंग और पोजिशनिंग को सरल बनाती है, जिससे क्रेन पर निर्भरता और ऑपरेटर थकान कम होती है
7. उन्नत वेल्डिंग डेटा प्रबंधन: ऑनबोर्ड मेमोरी यूएसबी और ईथरनेट के माध्यम से निर्यात क्षमता के साथ 5,000 फ्यूजन रिकॉर्ड संग्रहीत करती है ताकि परियोजना गुणवत्ता प्रबंधन प्रणालियों के साथ एकीकृत किया जा सके

SHM1600-BR को बड़े पैमाने पर इंफ्रास्ट्रक्चर परियोजनाओं के लिए इंजीनियर किया गया है, जिन्हें बड़े-बोर एचडीपीई पाइपलाइनों पर उच्च-मात्रा में ब्रांच सैडल फैब्रिकेशन की आवश्यकता होती है। प्राथमिक अनुप्रयोगों में नगरपालिका जल संचरण ट्रंक लाइनें, बड़े व्यास वाली प्राकृतिक गैस वितरण नेटवर्क, बिजली संयंत्र परिसंचारी जल प्रणालियाँ, विलवणीकरण संयंत्र सेवन और आउटफॉल हेडर, और खनन टेलिंग्स परिवहन पाइपलाइनें शामिल हैं। ट्विन-स्टेशन वास्तुकला इसे कई समवर्ती परियोजना स्थलों की सेवा करने वाली समर्पित फैब्रिकेशन वर्कशॉप के लिए विशेष रूप से उपयुक्त बनाती है।

इसके आकार और वजन के कारण, SHM1600-BR को पीएलसी कैबिनेट और हाइड्रोलिक घटकों के लिए आंतरिक कंपन-डंपिंग माउंट के साथ एक प्रबलित स्टील-फ्रेम वाली लकड़ी की क्रेट में भेजा जाता है। सभी उजागर धातु सतहों को पैकिंग से पहले एंटी-करोसन तेल उपचार प्राप्त होता है। प्री-शिपमेंट फैक्ट्री स्वीकृति परीक्षण में 1600MM एचडीपीई पाइप पर ब्रांच सैडल फिटिंग के साथ एक पूर्ण उत्पादन रन शामिल है। ZEMOWELD 2-साल की पूर्ण वारंटी, ऑन-साइट कमीशनिंग सहायता (वैकल्पिक), और रिमोट डायग्नोस्टिक्स के माध्यम से आजीवन तकनीकी सहायता प्रदान करता है।
